GTXGN-12/24 系列
固體絕緣環網開關柜
GTXGN□-12/24系列固體絕緣環網開關柜是應用于中壓配電網絡固體復合絕緣環網主單元開關。在同一個供電單元里A、B、C三相是由三個獨立的模塊組合而成，可為配電網絡提供若干的組合。復合絕緣有負荷開關、斷路器并且有手動、電動等多種操作功能，通過選配FTU等多種智能化控制器及其他相關設備，實現不同程度的控制、測量和保護功能。
設備組合靈活，用戶可根據不同的投資階段分期配置控制設備可選器件，升級能力強且節省投資。復合絕緣負荷開關、斷路器的操作機構為獨立的快合快分手動操作機構與機械傳動的電機合閘/分閘操作機構的組合。負荷開關電動操作機構電動儲能直接釋放能量合閘，因此在任何情況下都能保持與手動機構同等的簡潔性和可靠性。
本產品符合GB3906、GB1984等標準的有關規定。
正常使用條件
海拔高度：≤1000m；
相對濕度：≤95%(日平均值) ≤90%(月平均值)；
地震烈度：≤8級；
使用場所：戶內，沒有火災、爆炸危險、嚴重污染、化學腐蝕、長期劇烈振動等環境場所。
注：超出上述正常使用環境條件，訂貨時需要特殊書面說明。

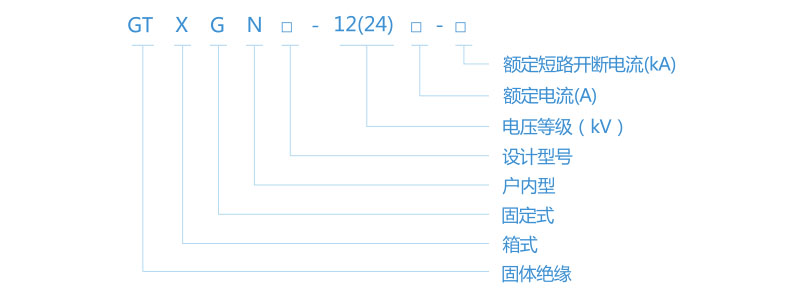

型號含義
產品特點
真空滅弧
直動式隔離開關
全密封、全絕緣電纜進出線
模塊化、可擴展
多種接線方案
斷口可視
電動操作、FTU
技術參數
| 項目 | 單位 | 參數 | ||
| 額定電壓 | kV | 12 | 24 | |
| 額定電流 | A | 630 | 630 | |
| 額定頻率 | Hz | 50 | 50 | |
| 額定絕緣水平 | 一分鐘工頻耐壓: 對地、相間隔離/斷口 | kA | 42/48 | 65/75 |
| 雷電沖擊耐壓:對地、相間隔離/斷口 | kA | 75/85 | 125/145 | |
| 額定短時耐受電流(主回路及接地回路) | A | 25 | 25 | |
| 額定峰值耐受電流 | kA | 50 | 50 | |
| 額定短路持續時間 | 次 | 3 | 3 | |
| 額定動穩定電流 | 42/48 | 50 | 50 | |
| 熔斷器回路額定電流(最大) | s | 125 | 125 | |
| 額定轉移電流 | A | 1700 | 1700 | |
| 真空斷路器開斷能力 | kA | 25 | 25 | |
| 負荷開關機械壽命 | 次 | 5000 | 5000 | |
| 真空斷路器機械壽命 | 次 | 10000 | 10000 | |
| 接地開關機械壽命 | 次 | 2000 | 2000 | |
| 操作電源電壓 | V | 24V DC | 24V DC | |
| 220V AC/DC | 220V AC/DC | |||
其它說明
此產品可設計覺有滿足與計算機接口相連，實現電力在線集中檢測與控制的功能。
