HWG-12/24 系列
箱式開閉所
HWG-12/24系列箱式開閉所，又稱開關站。它是起開閉作用，用來分配電能的配電場所；是連接配電電源(110kV或35kV變電站)和配電網絡的紐帶，是配電電源10kV母線的延伸，增加了配電電源的數量。開閉所的應用解決了110kV、35kV變電站出線數量不足、出線走廊受限的問題，減少了相同路徑的電纜條數，節約了投資，同時使城市配電網更加靈活可靠，從而優化了配電網結構。
主要用于額定電壓12KV/24KV額定頻率50HZ的供配電系統中，有連接、轉移、分配電能的功能。設備具有性能優良、設計規范、外觀優美、耐腐蝕、體積小、安全可靠、結構緊湊、靈活方便的優點，可以電動、手動操作，可實現遙控、遙測、遙信，的“三遙”功能，提高了供電可靠性。廣泛應用于城市工業園區、住宅小區、商業中心、城市人口密集區、 鐵路、公路、石油、化工等場所。
本產品符合GB3906、DL/T404、JB/T10840等標準的有關規定。
正常使用條件
海拔高度：≤1000m；
相對濕度：≤95%(日平均值) ≤90%(月平均值)；
地震烈度：≤8級；
使用場所：戶內，沒有火災、爆炸危險、嚴重污染、化學腐蝕、長期劇烈振動等環境場所。
注：超出上述正常使用環境條件，訂貨時需要特殊書面說明。

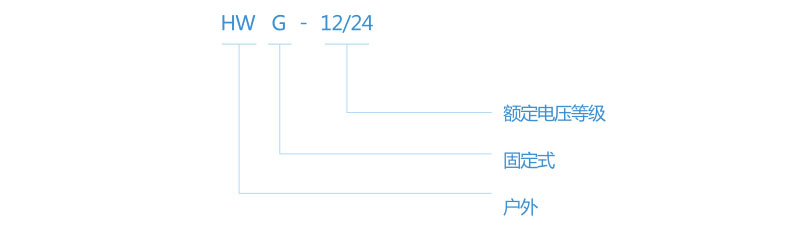

型號含義
技術參數
| 項目 | 單位 | 符合開關單元 | 組合電器單元 | 斷路器單元 | ||
| 額定電壓 | kV | 12/24 | 12/24 | 12/24 | ||
| 額定頻率 | A | 50 | 50 | 50 | ||
| 額定電流 | A | 630 | 取決于熔斷器電流額定值 | 630 | ||
| 額 定 絕 緣 水 平 |
相間及相對地 | kV | 42/65 | 42/65 | 42/65 | |
| lmin工頻耐壓 | 斷路間 | 48/79 | 48/79 | 48/79 | ||
| 控制和輔助回路 | 2 | 2 | 2 | |||
| 雷電沖擊耐壓 | 相間及相對地 | 75/125 | 75/125 | 75/125 | ||
| 斷路間 | 85/145 | 85/145 | 85/145 | |||
| 額定短時耐受電流 | kA | 25/4s | — | 25/4s | ||
| 額定峰值耐受電流 | kA | 50 | — | 63 | ||
| 機械壽命 | 負荷開關/斷路器 | 次 | 5000 | 5000 | ||
| 隔離/接地開關 | 2000 | 2000 | 2000 | |||
| 充氣壓力 | 額定充氣壓力(20℃時表壓) | Mpa | 0.04 | 0.04 | 0.04 | |
| 最低充氣壓力(20℃時表壓) | 0.02 | 0.02 | 0.02 | |||
| 氣體相對泄露率 | % | ≤0.01 | ≤0.01 | ≤0.01 | ||
| 氣箱防護等級 | IP67 | |||||
| 外殼防護等級 | IP43 | |||||
其它說明
此產品可設計覺有滿足與計算機接口相連，實現電力在線集中檢測與控制的功能。
