YBM(P)-12/0.4 系列
箱式變電站
YBM(P)-12/0.4系列箱式變電站，是將高壓電器設備、變壓器、低壓電器設備等組合成緊湊型成套裝置，用于城市高層建筑、城鄉建筑、豪華別墅、廣場公園、居民小區、高新技術開發區、中小型電廠、礦山油田以及臨時施工用電等場所，作為接受和分配電能并向用戶提供低壓電能之用。
YBM(P)-12/0.4系列箱式變電站，具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點，與常規土建式變電站相比，同容量的箱式變電站占地面積通常僅為常規變電站1/10~1/5，大大減少了設計工作量及施工量，減少了建設費用。在配電系統中，可用于環網配電系統，也可用于雙電源或放射終端配電系統，是目前城鄉變電站建設和改造的新型成套設備。
本產品符合國標GB/T17467《高壓/低壓預裝式變電站》和SD320《箱式變電站技術條件》。
-12-0.jpg)
正常使用條件
海拔高度：≤1000m；
相對濕度：≤95%(日平均值) ≤90%(月平均值)；
地震烈度：≤8級；
使用場所：戶內，沒有火災、爆炸危險、嚴重污染、化學腐蝕、長期劇烈振動等環境場所。
注：超出上述正常使用環境條件，訂貨時需要特殊書面說明。

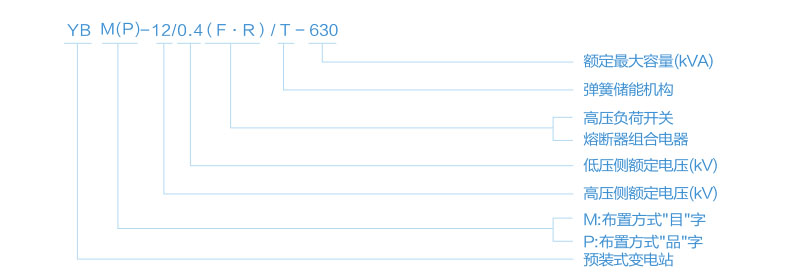

型號含義
技術參數
| 內容 | 單位 | 高壓開關 | 電力變壓器 | 電壓開關 | ||
| 額定電壓 | KV | 3.6 | 3/0.4 | 0.4/0.22 | ||
| 7.2 | 6/0.4 | |||||
| 12 | 10/0.4 | |||||
| 額定電流 | A | ≤630 | ≤3200 | |||
| 額定頻率 | Hz | 50（60） | ||||
| 額定容量 | KVA | 50-2000 | ||||
| 額定短時耐受電流（4s) | KA | 25 | ||||
| 額定峰值耐受電流 | KA | 50 | ||||
| 額定短路關合電流 | KA | 50 | ||||
| 工頻耐受電壓值 | 通用值 | KV | 42 | 干式28，油浸35 | 2.5 | |
| 10KV額定 | 隔離斷口 | KV | 48 | |||
| 絕緣水平 | 沖擊耐受電壓 | 通用值 | KV | 75 | 75 | 8 |
| 隔離斷口 | KV | 85 | ||||
| 防護等級 | IP33 | |||||
| 噪音 | dB | 干式≤55，油浸≤65 | ||||
其它說明
平面布置形式、外形尺寸及地基圖。
YBM(P）-12/0.4系列箱式變電站，根據排列方式分”目“字和”品“字排列，也可以根據需要演化程其它型式。
YBM(P）-12/0.4系列箱式變電站，根據排列方式分”目“字和”品“字排列，也可以根據需要演化程其它型式。
