DFW-12/24 系列
高壓電纜分支箱
本產品采用六氟化硫負荷開關或真空斷路器作為控制開關(也可不裝)，可觸摸屏蔽型硅橡膠電纜接頭，具有較強的有功負載及空載電纜電流的開斷能力和短路電流配以的關合能力，并可根據用戶要求配裝避雷器及接地故障指示器。
該系列產品中每條環網聯結線上都可配裝負荷開關或真空斷路器，任何一條分支回路都可以自由地退出和投入運行，而其它環網回路不受影響，負荷開關上可以附裝熔斷器。當某分支回路發生短路時，該支回路上的熔斷器可快速斷開故障回路，并撞擊負荷開關的脫扣器使之分閘，故障回路被隔離，這樣便保證了非故障分回路的供電連續性。
正常使用條件
海拔高度：≤1000m；
相對濕度：≤95%(日平均值) ≤90%(月平均值)；
地震烈度：≤8級；
使用場所：戶內，沒有火災、爆炸危險、嚴重污染、化學腐蝕、長期劇烈振動等環境場所。
注：超出上述正常使用環境條件，訂貨時需要特殊書面說明。

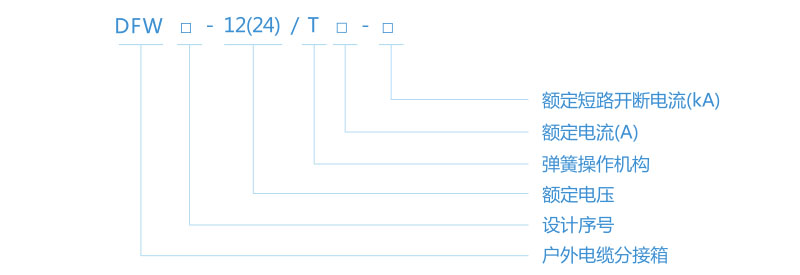

型號含義
技術參數
| 項目名稱 | 參數 |
| 額定電壓 | 12(24)kV |
| 額定電流 | 630A |
| 額定頻率 | 50Hz |
| 額定熱穩定電流 | 20kA/2s |
| 額定動穩電流(峰值) | 50(79)kV |
| 工頻耐壓 | 42(65)kV/1min |
| 雷電沖擊耐壓 | 75(125)kV |
| 防護等級 | IP33D |
（B）帶開關型
| 項目名稱 | 參數 |
| 額定電壓 | 12(24)kV |
| 額定電流 | 630A |
| 額定頻率 | 50Hz |
| 額定短時耐受電流 | 20kA/3s |
| 額定峰值耐受電流 | 50(79)kV |
| 工頻耐壓(有效值) | 42(65)kV/1min |
| 雷電沖擊耐受電壓 | 75(125)kV |
| SF6氣體壓力 | 0.045Mpa/20℃ |
| SF6氣體年泄漏率 | <0.05%/年 |
| 防護等級 | IP33D |
其它說明
此產品可設計覺有滿足與計算機接口相連，實現電力在線集中檢測與控制的功能。
